Electrotecnia Práctica3 Mallas 2

Práctica 3

GRUPO

Primero se sitúan las resistencias según esquema

Se mide la tensión de cada fuente (V)

4.5V = 4.73V (Da un poco mas de tensión)

3V = 3.04V (da un poco más de tensión)

SE MIDEN EL VALOR DE CADA RESISTENCIA

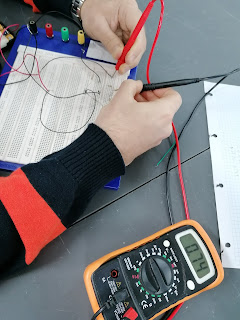

Se miden la tensión que pasa por cada resistencia:

SE MIDEN INTENSIDAD DE PUNTOS

Desde fuente (4,73 V) hasta inicio primera resistencia (Punto C)

Pasando por resistencia 5 y 3

Pasando por resistencia 1

Pasando por resistencia 2 y fuente de 3V

Malla 2

Malla 1

Se hace una hoja de cálculo con los valores adquiridos:
