Práctica 4-->Astable controlado por monoestable

PRACTICA 4

grupo 3: Guillermo, Raúl, Jose Antonio

Biestable +/- 1Hz controlado por   monoestable << 1 min

 Dos 555, la  patilla 3 (Salida) del monoestable se conecta a la patilla 4 (Control)  del astable

Materiales circuito monoestable

- 1 integrados 555.

- 1 condensador 4700 MicroF

-2 resistencias de 5k6.

-Cableado.

Materiales circuito astable

-1 integrado 555

-1 condensador de 10 microF.

-4 resistencias de 56K.

-1 diodo led amarillo

-1 diodo led rojo

-Cableado

Funcionamiento del Circuito Integrado 555 como Monoestable

 - Estado estable: o nivel bajo, es decir en la patilla 3 tendremos 0V

 - Estado inestable: o nivel ato, es decir en la patilla 3 tendremos tensiones cercanas a la de alimentación (la de la pila).

 En el circuito tenemos una pila de 5V, nivel alto será cerca de 5V y nivel bajo será 0V.

El circuito sólo saldrá del estado estable (0V) cuando desde la patilla de disparo (la 2) se provoque el cambio a estado inestable (V de alimentación), transcurrido un tiempo, volverá al estado anterior.

 Todo esto se puede explicar de esta forma:

 Cuando la patilla 2 está en nivel alto, que es su estado normal de reposo, la salida 3 se mantiene a nivel bajo (estado normal de reposo de 3). Si llevamos por un instante la patilla de disparo (2) a nivel bajo (0V), la patilla 3 o salida se pondrá a nivel alto (V alimentación). Transcurrido un tiempo, vuelve la salida vuelve a nivel bajo. Para que vuelva alcanzar el nivel alto necesitamos volver activar la patilla de entrada (2), poniéndola a nivel alto.

 Desactivamos 2 (disparo) y se activa la 3 (salida) durante un tiempo. Solo hace falta desactivar 2 un momento para que se active 3 durante un tiempo. Para activar la salida de nuevo, hace falta desactivar la entrada otra vez.

 El tiempo que estará activada la salida dependerá de la resistencia y del condensador que pongamos en el circuito.

555 Monostable

 Para que nuestro circuito integrado 555 funcione como monoestable debemos conectarlo de la siguiente forma:

  En la patilla 2conectaremos la entrada, normalmente un pulsador, y en la patilla 3 conectaremos la salida, es decir lo que queramos que se active durante un tiempo determinado, o lo que es lo mismo lo que queramos temporizar. La tensión de alimentación dependerá de la pila.

555 astable

 En este modo, el 555 no tiene estado estable, la salida 3 va cambiando continuamente entre el nivel bajo y el alto continuamente, independientemente del estado de la entrada (2). El tiempo que estará la salida en alto y bajo dependerá de los componentes del circuito. Aquí tienes la curva de funcionamiento:



 Si tuviéramos un led a la salida estaría encendiéndose y apagándose todo el tiempo. se genera una señal oscilante. El periodo de la curva, es el tiempo que tarda en repetirse un estado determinado, y en este caso será:

  T = t1 + t2

 t1 y t2 no tienen por que ser el mismo tiempo, aunque el la gráfica del ejemplo es así. Pero como calculamos t1 y t2. Pues nada, igual que antes con una fórmula.

 t1 = 0,693 x (R1 + R2) x C

 t2 = 0,693 x Rb x C

 t1 es el tiempo que estará en estado alto la salida (encendido el led) y t2 es el tiempo que estará en estado bajo la salida (led apagado). Pero....¿Dos resistencias?. Pues sí, en este caso el circuito es con dos resistencias, la Rb será la que nos determine el tiempo que estará la salida desactivada.

 Otro dato importante con el circuito integrado 555 como astable es la frecuencia. La frecuencia es el número de veces que se repite un periodo en cada segundo. en nuestro caso nos interesa saber cuantas veces se repite cada segundo el encendido y apagado.

 F = 1 / T

En este caso te hemos cambiado un poco el esquema para que te acostumbres a verlo de diferentes formas, pero si te das cuenta es exactamente igual. El 555, en este caso, ponemos las patillas un poco diferentes, pero siguen siendo las mismas. El led lo hemos conectado sin resistencia en serie, y como ves hemos conectado un oscilador para ver la onda que se generaría a la salida. La pila serían dos pilas en serie, por lo que sería como una sola pila a la que se suman las dos tensiones. Pero si te fijas un poco es todo exactamente igual.



Topologia

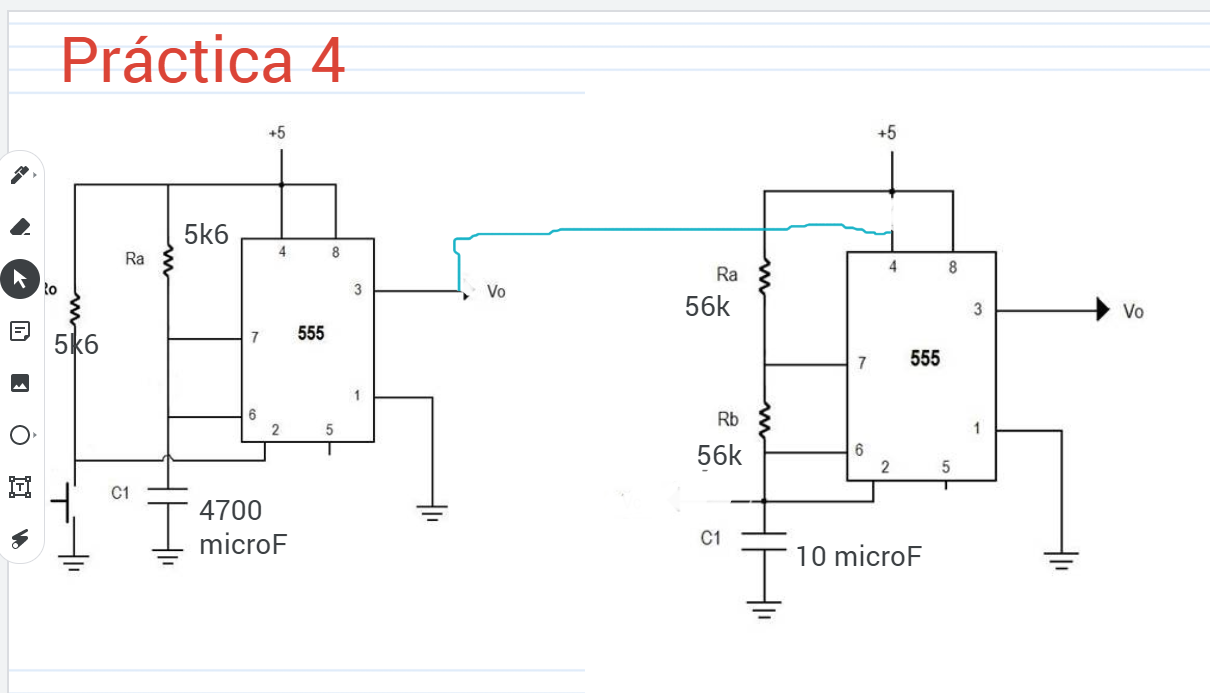

Se diseña un biestable controlado por monoestable, el cuál se realiza siguiendo la topología de las anteriores prácticas y guiándonos por plano.

Conexionado y montaje

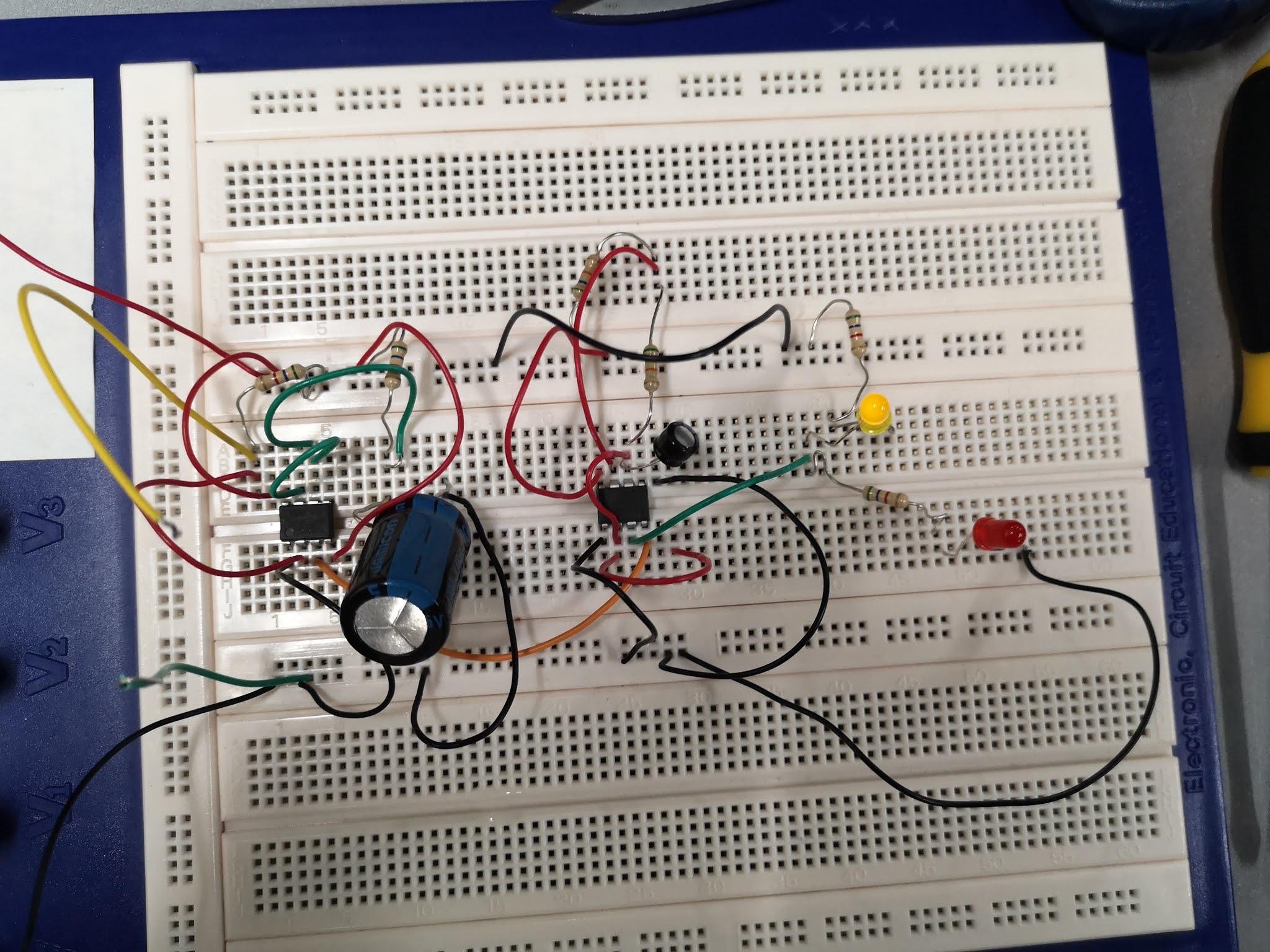

Se realiza el montaje de los circuitos teniendo en cuenta que la placa protoboard está dividida en dos, por lo que en la parte derecha (A) se procede a instalar en monoestable y en la de la izquierda (B) de dicha placa el estable.

Una vez realizado el montaje se le suministra tensión de una zona a otra, conectando un cable de ambos polos de una parte de la placa a la otra. También se realiza el interruptor usando dos cables.

La información que pasa del monoestable al estable se realiza de la patilla 3 de la monoestable a la 4 de la estable, conectándolas por un cable.

Para la comprobación de realiza el conexionado de dos led, siendo los circuitos alimentados por una fuente de alimentación de 5v.

Durante la conexión hubo un error de posicionamiento del circuito monoestable, fácil de detectar y solucionarlo.

Se adjunta enlace del video

https://www.youtube.com/watch?v=EBiP-XHr5rw
