Electrotecnia P4

zener 1N5347B

Se le da intensidad a la lampara pasando por el zener

Se mide tensión de entrada que pasa por la lampara encendida

Se mide tensión de salida de la lampara apagada

Se mide tensión de lámpara

Se mide tensión de entrada para lámpara con un portapilas 3 pilas de 1,5 V

Diodo 1N4007

Se mide tensión pasando por el Zener y sin pasar por él

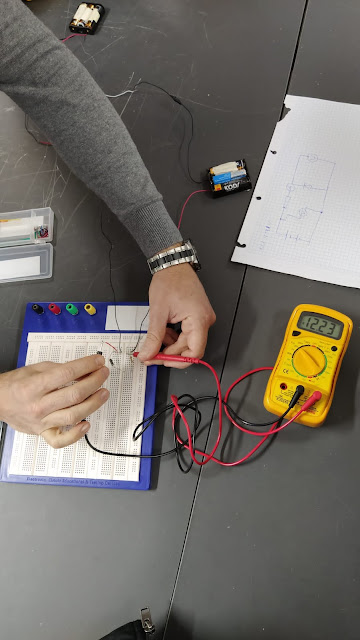

Se mide tensión de entrada con fuente de alimentación de portapilas y de pc (30V Aprox) y de salida (10V Aprox).

Se mide entrada de tensión con tres portapilas de 3 pilas de 1,5v (18V Aprox) y de salida por Zener (10V Aprox)

Se mide tensión de tres portapilas en serie

Comentarios

Entradas populares de este blog

Práctica 4-->Astable controlado por monoestable

PRACTICA 4 grupo 3: Guillermo, Raúl, Jose Antonio Biestable +/- 1Hz controlado por monoestable << 1 min Dos 555, la patilla 3 (Salida) del monoestable se conecta a la patilla 4 (Control) del astable Materiales circuito monoestable - 1 integrados 555. - 1 condensador 4700 MicroF -2 resistencias de 5k6. -Cableado. Materiales circuito astable -1 integrado 555 -1 condensador de 10 microF. -4 resistencias de 56K. -1 diodo led amarillo -1 diodo led rojo -Cableado Funcionamiento del Circuito Integrado 555 como Monoestable - Estado estable: o nivel bajo , es decir en la patilla 3 tendremos 0V - Estado inestable: o nivel ato, es decir en la patilla 3 tendremos tensiones cercanas a la de alimentación (la de la pila). En el circuito tenemos una pila de 5V, nivel alto será cerca de 5V y nivel bajo será 0V. El circuito sólo saldrá del estado estable (0V) cuando desde la patilla de disparo (la 2) se provoque el cambio a estado inestable (V de alimentación), transcurrido un tiem
