Práctica 3 --> 555 como monoestable

Práctica 3

555 como monoestable

Grupo 3: Guillermo, Raúl, Jose Antonio.

Objetivo: Circuito que salga de su estado estable un tiempo comprendido entre 10 s y un minuto

Materiales:

-3 resistencias de 5600 Ohm.

-1 resistencia 460 Ohm.

-Condensador de 4700 microFaralios.

-1 diodo led.

-1 integrado 555.

-Placa protoboard y cableado.

-Fuente de alimentación 5V.

-* Para el interruptor se utilizan dos cables*

Topología

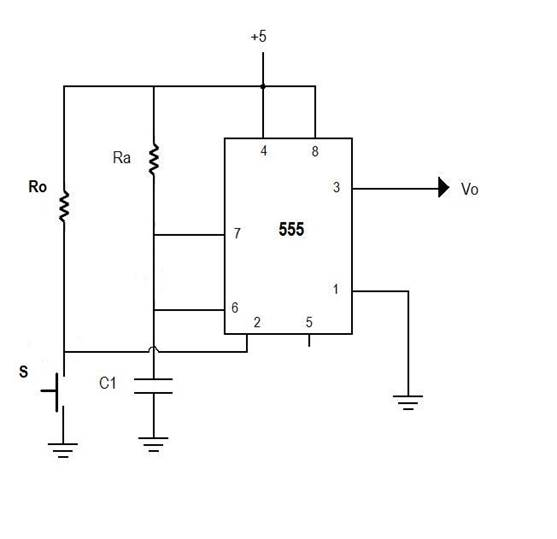

Se presenta esquema del circuito y su topología representada por el profesor para una mejor guía de trabajo.

Montaje

Se monta circuito acorde con las indicaciones de montaje.

Se instalan los componentes en la zona A, ya que haciendo comprobaciones previas se observa que la placa protoboard está dividida. También y acorde con la topología se utilizan dos railes horizontales, uno para positivo y el otro para negativo. Se intenta realizar las conexiones lo más visiblemente, para posterior comprobación y conexión.

Según indicaciones de instalan dos resistencias en serie de 5600 Ohm.

Al hacer las comprobaciones, no funcionó el circuito, ya que había un error detectado en una patilla del negativo del condensador, al negativo de la placa.
