Práctica 1: Reutilizar una ATX como fuente de, como mínimo, 5V. Grupo 2

Práctica 1

Reutilizar una ATX como fuente de alimentación, como mínimo, 5V

Entrega de fuente de alimentación de antiguo ordenador:

Se localiza maza de cableado y se localizan los cables de com y +5VSB ayudado de la wed: http://www.ingenieriasystems.com/2013/03/partes-de-la-fuente-de-alimentacion.html :

una vez localizados se cortan y se etiquetan

Conectamos a red la fuente de alimentación y se comprueba la tensión asignada con ayuda del polímetro:

Repetimos prueba con tensión de -12V

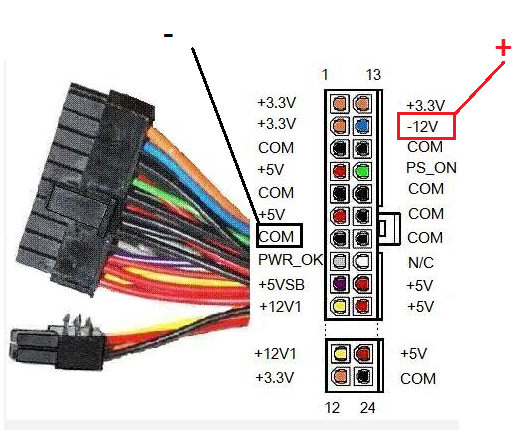

Localizamos cable de -12v a través de la wed.

Cortamos y etiquetamos:

Se comprueba tensión con el polímetro
